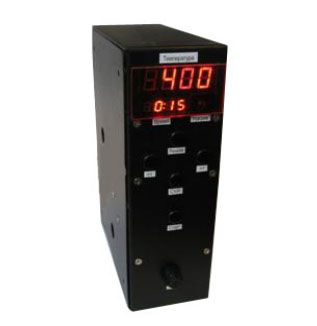

Регулятор температуры ЭнИ-710

Назначение регулятора температуры

Регулятор температуры ЭнИ-710 со встроенным реле времени предназначен для включения и выключения нагревателя мощностью до 3 кВт и поддержания заданной температуры в течение установленного времени в печах прокалки сварочных электродов. Регуля­тор температуры также может применяться в других технических системах для поддержания установленной температуры в течение установлен­ного времени.

Технические характеристики регулятора температуры

• После включения регулятора температуры в цепь питания 220 В, с клавиатуры устанавливается необходимая температура и время прокалки электродов. Нажав на кнопку «Старт», включается нагреватель, который разогревает печь до заданной температуры. После прогре­ва печи до заданной температуры, регулятор температуры поддерживает ее значение в течение установленного времени.
• По истечении этого времени, регулятор температуры отключает нагреватель. Печь начинает остывать, а на индикаторе температуры отобра­жается текущая температура внутри печи. Когда температура в печи понизится до определенного значения — можно приступить к разгрузке печи.
• Все установки регулятора температуры осуществляются с помощью кнопок, расположенных на передней панели прибора, а информация о тем­пературе и времени таймера отображаются на двух светодиодных индикаторах повышенной яркости.

Основные технические характеристики регулятора температуры

• Регулятор температуры имеет платиновый датчик температуры HONEYWELL 700-101-BAB-B00 Pt100 с W100 = 1,391 и поддерживает установлен­ную температуру с погрешностью ±5°С.
• Погрешность измерения температуры ±1°С.
• Диапазон установки температур: от плюс 80 до плюс 400°С с шагом 10°С.
• Установка таймера: от 15 минут до 24 часов с шагом 15 минут.
• Регулятор температуры имеет защиту от обрыва и короткого замыкания датчика температуры, а также от короткого замыкания в цепи нагрева­теля.
• Напряжение питания: сеть 220 В, 50 Гц.
• Диапазон рабочих температур от минус 30 до плюс 50°С.
• Включение/выключение нагревателя осуществляется с помощью симистора при переходе фазы питающего напряжения через ноль, что значительно увеличивает количество циклов включения/выключения нагревателя и снижает уровень коммутационных помех.
• По заказу могут быть изменены параметры уставок, мощности, алгоритма работы и конструктивное исполнение.
• Изготовитель гарантирует исправную работу блока в течение 36 месяцев со дня ввода в эксплуатацию.
• Средний срок службы 12 лет.
• Гарантийный срок эксплуатации — 36 месяцев со дня ввода в эксплуатацию.

Пример обозначения при заказе

где:

1. Наименование.

Комплект поставки
